Dipartimento di Fisica |
||
|

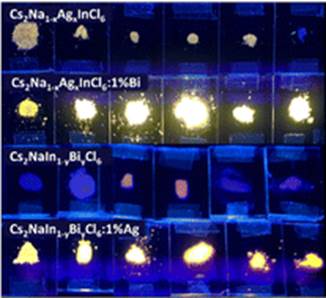

Emissione di luce bianca ad alta efficienza da
perovskiti doppie Cs2Na1−xAgxIn1−yBiyCl6
con Bi e Ag Le perovskiti doppie possono
emettere luce bianca con un’altissima efficienza, sono costituite da
materiali non tossici e facilmente reperibili, con proprietà ottiche stabili
e comportamenti altamente riproducibili. I risultati dello studio di questi
materiali, pubblicati sulla rivista Journal of Mat.
Chemistry C (Liu, F. et al., 2022), mostrano come l’efficienza di
emissione sia correlata alla presenza di piccole quantità di Argento o
Bismuto, a seconda del composto, e ha permesso di individuare delle
composizioni ottimali. I risultati sono supportati da simulazioni con metodi
ab initio e misure di spettroscopia ottica
ultraveloce, che hanno permesso di individuare le condizioni in cui la
formazione di self-trapped excitons
(STE) è favorita, migliorando le prestazioni ottiche del materiale. |
|

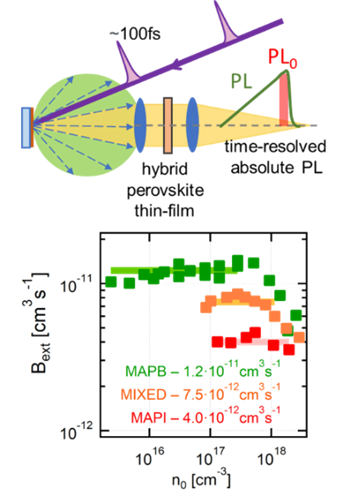

Misura diretta del rate di ricombinazione radiativo
nelle perovskiti ibride Una calibrazione
accurata del setup per la misura della fotoluminescenza risolta in tempo
(TRPL) ci ha permesso di effettuare per la prima volta una misura diretta del rate di ricombinazione radiativo dei portatori nelle
perovskiti ibride. I risultati sorprendentemente mostrano come nei materiali
analizzati questo valore sia molto inferiore al rate
determinato indirettamente da fit dei profili di
decadimento della luminescenza con rate equation di
tipo ABC. I risultati, riportati nel lavoro A. Simbula et al. (2022), potrebbero aprire la strada a
nuove strategie di ottimizzazione delle perovskiti come materiali per il fotovoltaico. |
||
|

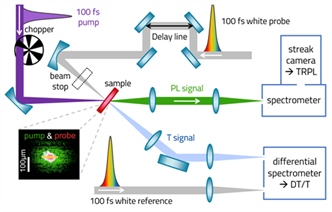

Spettroscopia tandem al
femtosecondo su film sottili di perovskiti Lo sviluppo di una tecnica tandem in
cui si misurano il segnale di fotoluminescenza risolta in tempo (TRPL) e
assorbimento transiente (TA) in una stessa regione di un film sottile, ci ha
permesso di sondare con le due tecniche una regione in cui la
medesima densità di portatori iniettati. La abbiamo applicata a film sottili
di perovskiti ibride sia 3D che 2D: la tecnica tandem ci ha consentito di
stabilire un legame tra i tempi di vita della luminescenza e
dell’assorbimento transiente, ottenendo importanti informazioni sulla
dinamica dei portatori: il rapporto tra tempi di vita radiativi e
non-radiativi non è compatibile con una presenza di eccitoni come portatori
maggioritari. |
|
Perovskiti
doppie senza piombo per sorgenti ad alta efficienza Le perovskiti doppie sono ottenute
con due diverse specie di cationi e hanno delle proprietà di emissione che
dipendono fortemente da drogaggio con bismuto e argento, che manifestano una
forte dipendenza del quantum yield di emissione (PLQY) dalla quantità di
drogaggio (F. Liu et al. (2020) |
||
Tesi disponibili Hybrid perovskite solar cells Femtosecond spectroscopy on
thin films Nanomaterials synthesis Exploratory synthesis of
halide perovskites Characterization of materials
for LED sources |
||
